Dsh Seals產品系列丨四氟雙向彈簧泛塞封密封圈——高性能動態密封解決方案技術白皮書!
返回列表 來源: 發布日期: 2025.03.28

?一、產品結構與技術定義?

四氟雙向彈簧泛塞封密封圈PTFE Spring-energized Seal)是一種基于?聚四氟乙烯(PTFE)復合材料??雙向螺旋彈簧預緊系統?的先進動態密封裝置,其核心構成為:

?密封主體?采用PTFE基體經?碳纖維增強改性處理?CFR-PTFE),摩擦系數≤0.1ASTM D1894),洛氏硬度M級(ASTM D785)。

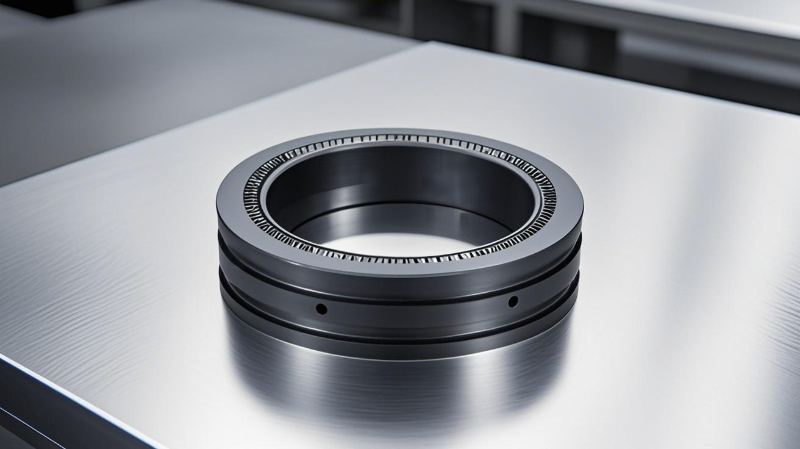

?彈性元件?316L不銹鋼制雙向螺旋彈簧(EN 10270-3標準),提供軸向動態預緊力補償(預緊力公差±10%)。四氟雙向彈簧泛塞封密封圈密封件油封2



?技術特征定義?

l ?泛塞封Spring-energized Seal?:通過彈性體預載實現零泄漏動態密封,適用于旋轉/往復復合運動(ISO 3601-3)。



?工作邊界條件?

壓力范圍:0.1~40MPaASME B16.34壓力等級Class 2500

溫度耐受:-60℃~+260℃ASTM D1329低溫脆性測試通過)

線速度極限:18m/sDIN 3761動態密封測試認證)



?二、材料工程創新?

?PTFE復合改性技術——四氟雙向彈簧泛塞封密封圈?

1. ?碳纖維增強(20wt%?提升抗蠕變性能(壓縮永久變形率<5%,ASTM D395),降低磨損率(PV值達50MPa·m/s)。

2. ?納米級孔隙填充?采用氣相沉積工藝消除材料晶界缺陷,介質滲透率<1×10?1? m2ASTM F316)。

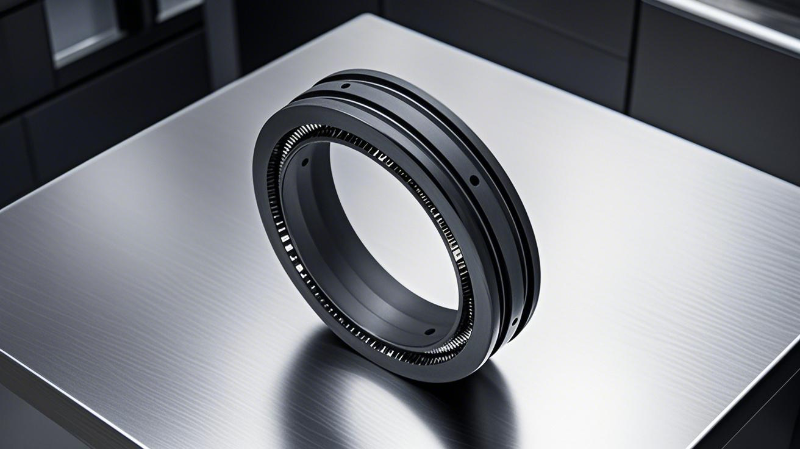

 四氟雙向彈簧泛塞封密封圈密封件油封 (1)

?彈簧預緊系統優化——?

1. ?雙螺旋結構應力分布?有限元分析(FEA)優化彈簧圈徑比(D/d=8),實現軸向載荷均勻分布(載荷偏差<5%)。

2. ?動態跟隨性提升?彈簧剛度系數K=50N/mmISO 10243),確保0.01mm級磨損實時補償。



?三、核心競爭優勢分析?

?極端工況適應性——四氟雙向彈簧泛塞封密封圈?

1. ?熱力學穩定性?:玻璃化轉變溫度(Tg)<-100℃DSC測試),熱分解溫度>400℃TGA驗證)。

2. ?化學惰性驗證?:通過NACE TM0177標準酸性介質(pH 0-14)浸泡試驗(3000h無溶脹)。



?動態密封效能——?

1. ?泄漏率控制?:氦質譜檢漏法驗證泄漏率<1×10?? Pa·m3/sISO 15848-1 CL500等級)。

2. ?摩擦功耗優化?:扭矩測試顯示功耗降低42%(對比傳統橡膠密封,ISO 16047)。



?合規性認證——?

l FDA 21 CFR 177.1550食品接觸材料規范

l USP Class VI醫療器械生物相容性認證。

l ATEX 2014/34/EU防爆指令(Zone 1/21適用)。



?四、典型工業應用場景?

?行業?

?應用設備?

?工況挑戰?

?解決方案效能?

?化工流程?

高壓反應釜攪拌軸密封

40MPa壓力波動+98%硫酸介質

零泄漏運行周期>15,000hAPI 682標準)

?制藥裝備?

旋轉式滅菌柜動密封

260℃飽和蒸汽+頻繁啟停

啟停循環>10?次(EN 12266-2測試)

?食品加工?

無菌灌裝機旋轉分配器

18m/s線速度+FDA清潔度要求

微生物污染風險等級降低至ISO 14644-1 Class 5

?液壓系統?

伺服液壓缸活塞桿密封

高頻往復運動(>5Hz+壓力沖擊

動態追隨滯后角<0.5°ISO 10766驗證)

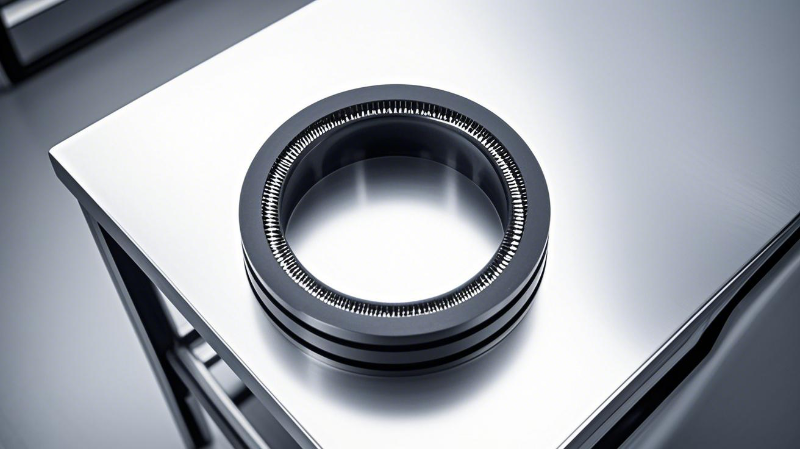

 四氟雙向彈簧泛塞封密封圈密封件油封

?五、安裝工程規范與失效模式分析?

?裝配技術要求——四氟雙向彈簧泛塞封密封圈?

1. 配合表面粗糙度:Ra≤0.4μmISO 4287),橢圓度公差<IT6級(ISO 286-2

2. 潤滑劑選擇:全氟聚醚(PFPE)基脂,粘度指數>200ASTM D2270。



?典型失效模式庫(FMEA——?

?失效模式?

?觸發機理?

?預防措施?

彈簧應力松弛

高溫環境晶格滑移(>200℃

采用冷作硬化處理彈簧(硬度HRC 45-50

密封唇微觀龜裂

臭氧/紫外線長期暴露

添加抗老化劑(苯并三唑類,0.5wt%

介質滲透失效

納米孔隙再生(壓力循環)

預加載壓力>1.2倍工作壓力(ISO 3601-5






?六、技術經濟性評估?

l ?生命周期成本(LCC?:對比傳統橡膠密封件,維護間隔延長300%,綜合成本下降52%(基于ISO 15663計算模型)。

l ?能效收益?:摩擦功耗降低帶來的年節能量>15kWh/密封位(按IEC 60034-30-1測算)。



?七、結論?

四氟雙向彈簧泛塞封密封圈通過?PTFE復合改性技術?、?彈簧預緊系統優化??極端工況驗證體系?,構建了動態密封領域的技術標桿。其在40MPa高壓、260℃熱載荷及強腐蝕介質下的性能穩定性(MTBF60,000h),已通過API 682/ISO 3601等國際標準驗證,為流程工業裝備的可靠運行提供底層技術保障。



///設:曹丘仁旭

以上內容如有雷同請即聯系本站長,即刻下線內容!

以上所有內容僅供參考不作實際之用!
