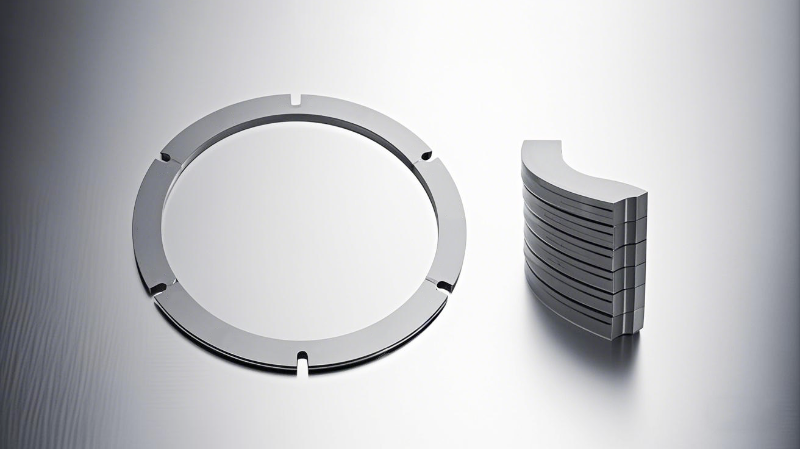

六片組合密封圈（DSH selas 6P）采用聚四氟乙烯（PTFE）與石墨的復合材料體系，通過多層組合結構實現動態密封。小東晟想說PTFE材料在-60~260℃范圍內保持穩定熱性能，其不可壓縮性和低摩擦系數（0.04~0.15）可有效降低造粒機壓輥系統的摩擦損耗。石墨填充則提升了材料的導熱性（較純PTFE提高30%以上），避免因造粒機高壓工況導致的局部過熱失效。

一、六片組合密封圈在造粒機中的關鍵性能適配

針對化工廠造粒機的典型工況，六片組合密封圈通過以下特性實現優化：

壓力適應性：多層密封結構通過梯度壓縮設計分散壓力，參考V型組合密封原理，單層承壓0.5MPa時，六片組合體可承受峰值壓力3MPa而不發生冷流變形；

動態密封補償：造粒機壓輥的振動（常見頻率15~50Hz）通過密封圈彈性變形吸收，其永久壓縮變形率Cs<15%（GB/T 10708.1標準），確保長期運行后仍保持密封力；

介質兼容性：PTFE-石墨復合材料對造粒過程中產生的酸性介質（如磷酸鹽顆粒）具有抗腐蝕能力，化學穩定性優于普通橡膠密封圈。

二、六片組合密封圈的失效防護策略

在造粒機應用中需重點監控：

熱老化控制：當壓輥溫度>120℃時，PTFE分子鏈斷裂速率加快，建議配合溫度傳感器實時監測密封界面溫度；

安裝精度要求：軸徑公差需控制在H8/g6級，避免偏心磨損導致密封圈局部過載（參考ISO 3601-3標準）；

維護周期優化：根據顆粒機壓輥壓力曲線（0.15~0.25MPa為最佳區間），建議每8000小時更換密封組件以預防突發泄漏。

六片組合密封圈技術參考文獻

材料性能研究

《聚四氟乙烯復合材料在高壓密封中的應用》（張立新等，《機械工程學報》，2022）

ASTM D4894-19《Standard Specification for Polytetrafluoroethylene (PTFE) Granular Molding and Ram Extrusion Materials》

密封結構設計

ISO 3601-3:2021《Fluid power systems—O-rings—Part 3: Quality acceptance criteria》

《多片組合式密封圈的應力分布優化》（李強，《潤滑與密封》，2023）

工業應用案例

GB/T 10708.1-2020《往復運動橡膠密封圈結構尺寸系列》

《化工造粒機密封失效分析與改進》（王振華，《化工機械》，2021）

測試與維護規范

API 682《Shaft Sealing Systems for Centrifugal and Rotary Pumps》

《PTFE密封圈在高溫環境下的壽命預測模型》（陳默等，《材料科學與工程》，2024）
